管道工作压力和公称压力有什么区别

[ 发布日期:2018-05-10 16:48:00 点击:334 来源:洛阳迈尔斯管业有限公司 【打印此文】 【关闭窗口】]

  在工业领域,输送用耐磨防腐管道(衬胶管道、衬塑管道、钢衬四氟管、超高分子量聚乙烯管)常常会遇到DN及PN来表示,它们是什么,代表什么,下面来详细介绍下:

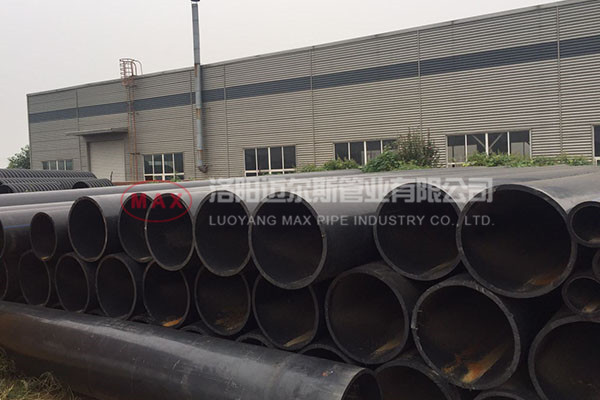

超高分子量聚乙烯管


  DN为公称直径。PN代表公称压强,公称压强使用的单位为Pa。过去使用的是压力,它使用的单位是:公斤/平方厘米。它产生的压强为实际值,与其它未关系。

  公称压力——管子、管件、阀门等在规定温度下允许承受的以压力等级表示的压力。

  计算压力——指在相应设计温度下,用以确定管道组成件厚度的压力。计算压力包括液柱静压力。

  操作压力——管子、管件、阀门等在正常操作下,承受的压力。

  设计压力——管道组成件压力设计时所用的压力。管道的设计压力不应低于正常操作时,由内压或外压与温度构成的最苛刻条件下的压力。

  1.公称压力

  (1) 公称压力——制品在基准温度下的耐压强度,用PN表示,单位:M Pa 。

  (2) 基准温度:材料不同,其基准温度也不同。如,钢的基准温度为250°C

  (3) 公称压力1.0Mpa,记为:PN 1.0 Mpa

  2.试验压力

  (1) 对制品进行强度试验的压力,用P s表示。

  (2) 试验压力4.0Mpa,记为:P s 4.0 Mpa。

  3.工作压力

  (1) 管子和管件正常条件下所承受的压力,用P t表示。

  (2) t × 10 = 制品的工作温度。

  (3) 介质的温度为300°C,工作压力10Mpa,记为:P 30 10 Mpa。
